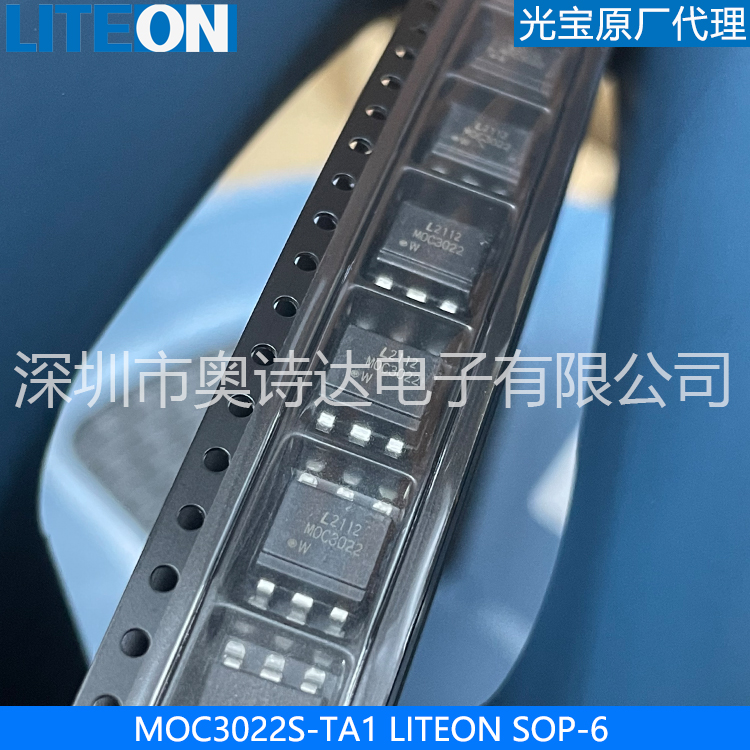

MOC3022S-TA1 SOP6 三端双向可控硅输出 MOC3022S 贴片光耦
MOC3022S-TA1尺寸图

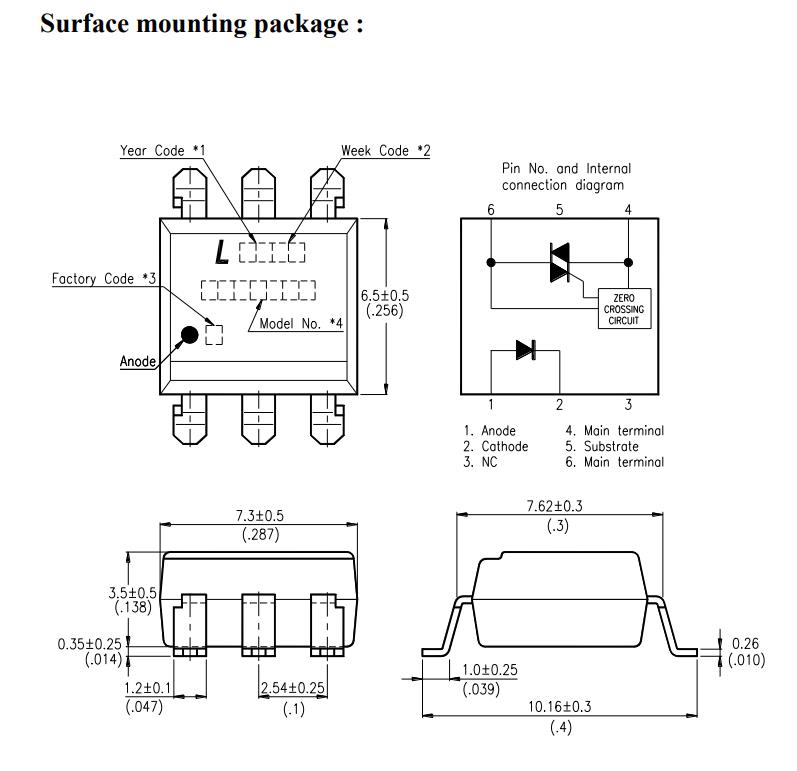

MOC3022S-TA1封装图
电气 - 光学特性 (Ta = 25°C)
参数符号MIN。典型值。MAX。单位 条件
INPUT
正向电压 VF — 1.151.5V IF=20mA
反向电流 IR — — 10 μA VR=6V
OUTPUT
*1 峰值阻塞电流,任一方向 IDRM— 10 100nA VDRM = 400V
峰值导通电压,任一方向 VTM—1.73 V ITM=100 mA 峰值
输出
*2 断态电压上升临界率 dv/dt 100— — V/μs
MOC3020— 15 30 MOC3021— 8 15 MOC3022— — 10
COUPLED
*3 LED 触发电流,锁存输出所需的电流,任一方向 MOC3023IFT— — 5 mA
主端电压 = 3V
保持电流,任一方向 IH100— — μA
开启时间 ton — 8 20 μs VD=9V, IF=20mARL=100Ω
ABSOLUTE MAXIMUM RATING ( Ta = 25°C )
参数 符号 评级 单位
输入
正向电流 IF 50 mA 反向电压 VR 6 V
功率耗散 PD 70 mW
输出
断态输出端电压 VDRM 400 V 峰值重复浪涌电流 ( PW=1ms, 120pps ) VTSM 1 A
集电极功耗 PC 300 mW
总功耗 Ptot 330 mW
*1 隔离电压 Viso 5,000 Vrms 环境工作温度范围 TA-40 ~ +100 °C 存储温度范围 Tstg-55 ~ +150 °C
*2 焊接温度 TL 260 °C
*1. AC 1 分钟,R.H. = 40 ~ 60% 隔离电压应使用以下方法测量。
(1) yi次侧的阳极和阴极之间以及二次侧的集电极和发射极之间短路。
(2) 应使用带过零电路的隔离电压测试仪。 (3) 施加电压的波形应为正弦波。 *2. FOR 10 秒
MOC3022S-TA1特征
输入和输出之间的隔离电压 Viso : 5,000Vrms
6pin DIP光耦,可控硅驱动输出
高重复峰值断态电压 VDRM : Min. 400V
高临界断态电压上升率 (dV/dt : MIN. 100V / μs ) 双列直插式封装:MOC3020、MOC3021、MOC3022、MOC3023 宽引脚间距封装:MOC3020M、MOC3021M、MOC30302M、MOC30302M
表面贴装封装:MOC3020S、MOC3021S、MOC3022S、MOC3023S

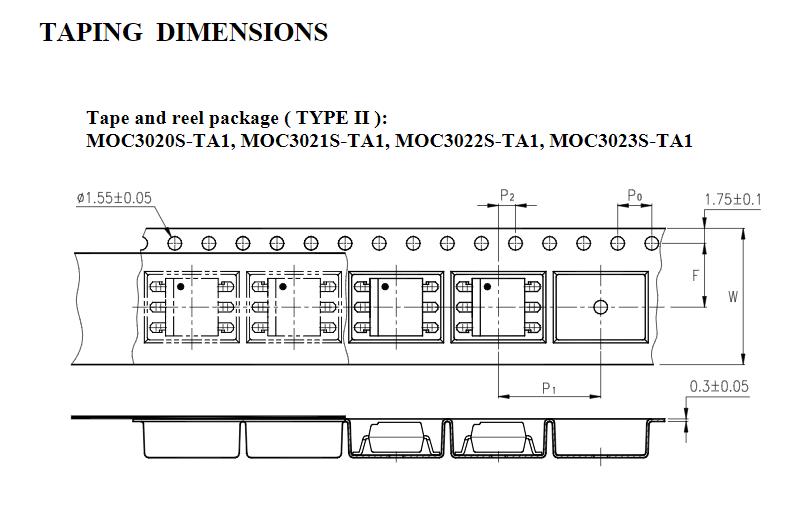

卷带包装:MOC3020S-TA1、MOC3021S-TA1、MOC3022S-TA1、MOC3023S-TA1
特征
电机控制
固态继电器
用于触发大功率晶闸管和双向可控硅
家用设备
