深圳市奥诗达电子有限公司

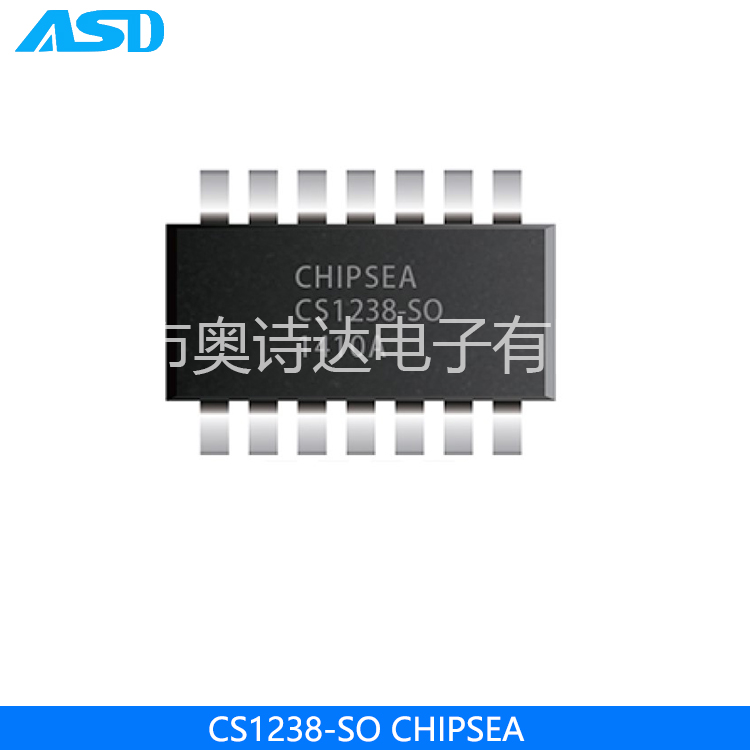

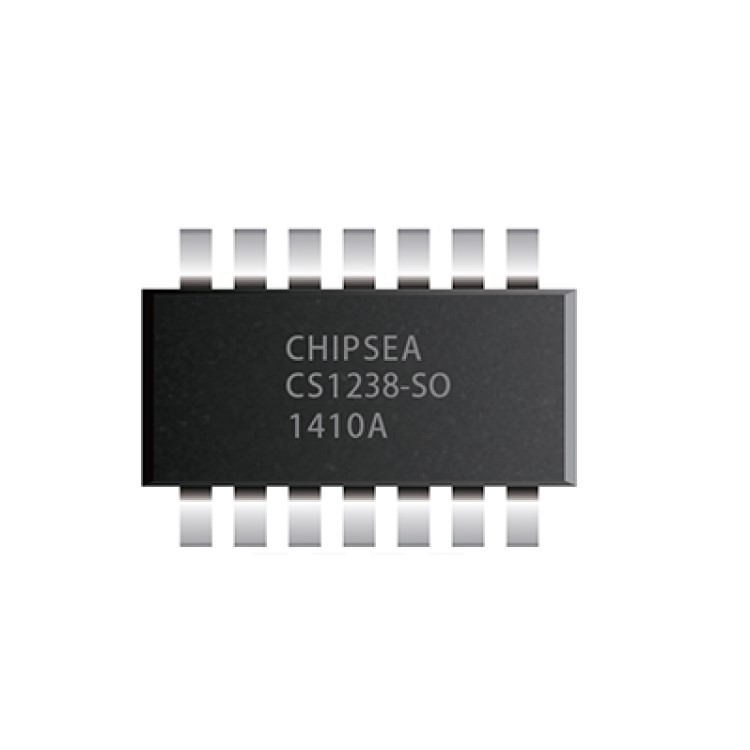

CS1238-SO芯片 SOP14封装

芯片CS1238-SO描述

CS1238是一款高jing du、低功耗 模数转换芯片，两路差分输入通道，

内置温度传感器和高精度振荡器。MCU可以通过2线的SPI 接口SCLK、DRDY与CS1237进行通信，

对其进行配置，例如通道选择、PGA选择、输出速率选择等。

主要参数
24位无失码
zui高有效精度20.7位
2线通讯接口

CS1238-SO芯片特点
内置晶振
集成温度传感器
带Power down功能
2线SPI接口，zui快速率为1.1MHz


CS1238-SO ADC功能特性
24位无失码
PGA放大倍数可选：1、2、64、128
1路24位无失码的差分输入，在PGA=128时ENOB为20.7 位(5V)\20.2位(3.3V)
有效噪声：PGA=128、10Hz：25nV
INL小于0.0015%
输出速率可选：10Hz、40Hz、640Hz、 1.28kHz
带内短功能


应用场合
电子衡器
精mi测量及控制系统

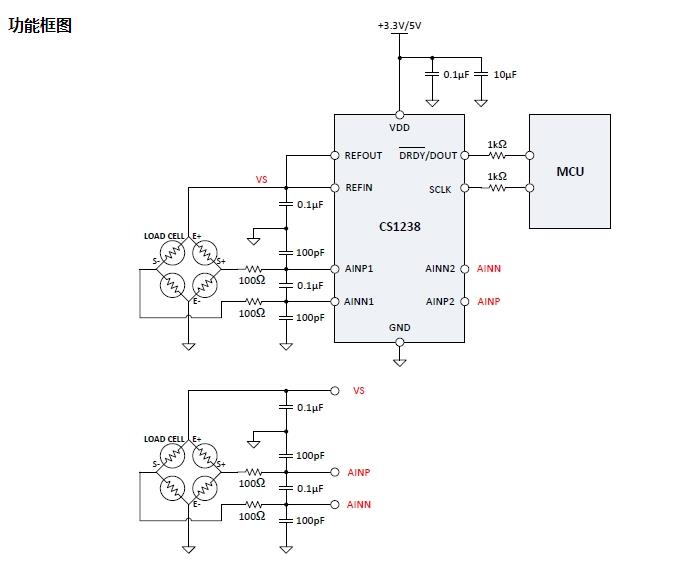

功能框图
