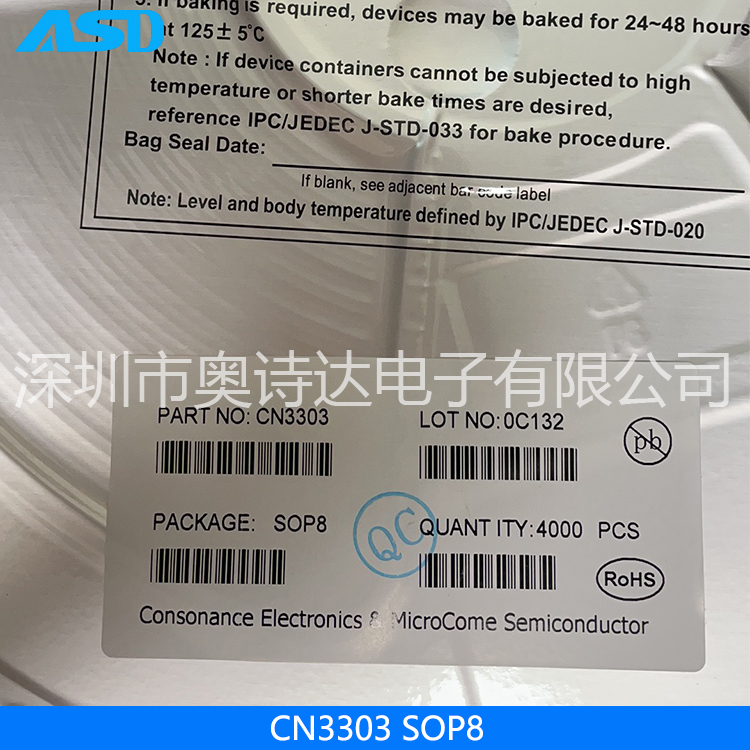

CN3303 升压型三节锂电池充电控制芯片

型号/规格：

CN3303

品牌/商标：

CONSONANCE/如韵电子

封装：

SOP-8

批号：

2021

标准包：

4000

包装：

盘装

PDF资料：

点击下载PDF

询价

产品信息

CN3303 PFM升压型三节锂电池充电控制集成电路

概述：

CN3303是一款工作于2.7V到6.5V的PFM升压型三节锂电池充电控制集成电路。

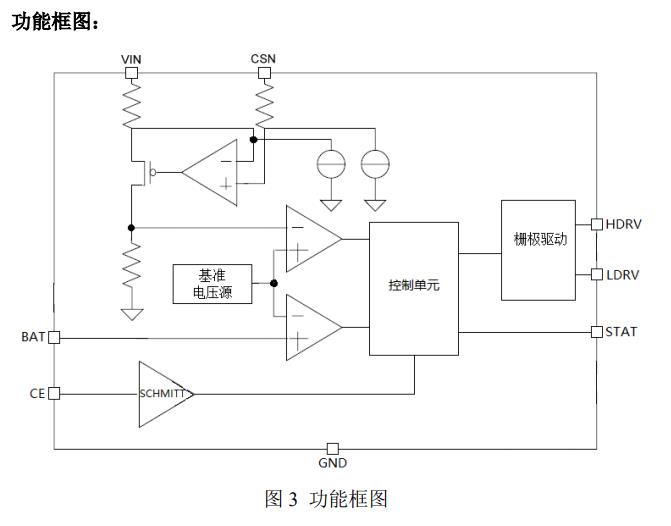

采用恒流和准恒压模式(Quasi-CVTM)对电池进行充电管理，内

部集成有基准电压源，电感电流检测单元，电池电压检测电路和片外场效应晶体管驱动电路等，
具有外部元件少，电路简单等优点。
当接通输入电源后，进入充电状态，控制片外N沟道MOSFET导通，电感电流上升，当上升
到外部电流检测电阻设置的上限的时候，片外N沟道MOSFET截止，电感电流下降，电感中的能量转
移到电池中。当电感电流下降到外部电流检测电阻设置的下限的时候，片外N沟道MOSFET再次导通，
如此循环。当BAT管脚电压第yi次达到内部设置的12.6V(典型值)时，进入准恒压充电模
式，以较小电流对电池充电。只有当BAT管脚电压第二次达到12.6V时，充电过程才结束，片外N
沟道MOSFET保持截止状态。当BAT管脚电压下降到再充电阈值时，再次进入充电状态。
CN3303zui高工作频率可达1MHz，工作温度范围从－40℃到＋85℃。

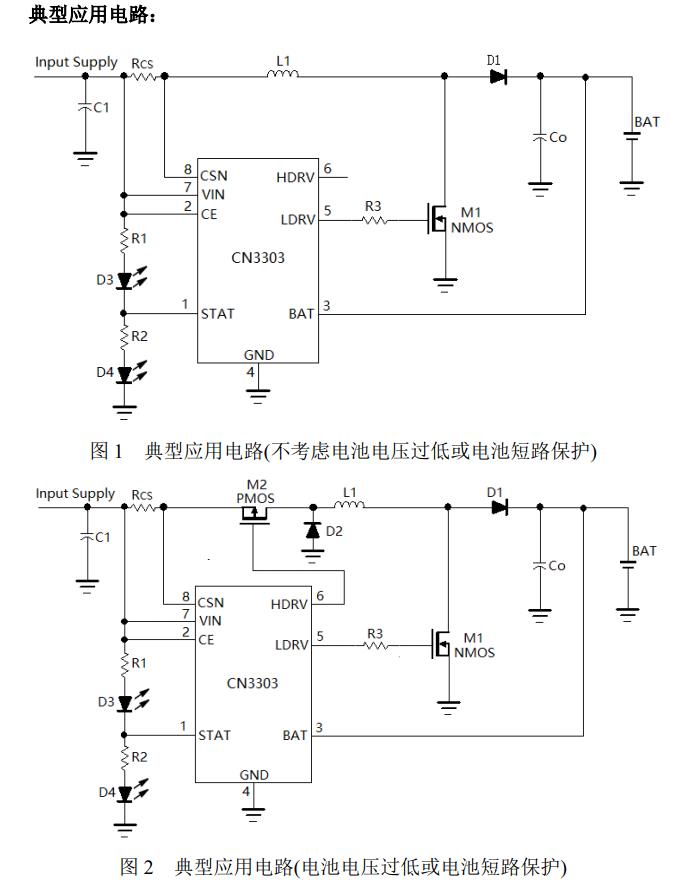

当电池电压低于输入电压或电池短路时，在片外N沟道MOSFET和P沟道MOSFET的共同作
用下，用较小电流继续对电池充电，对电池起到保护作用。

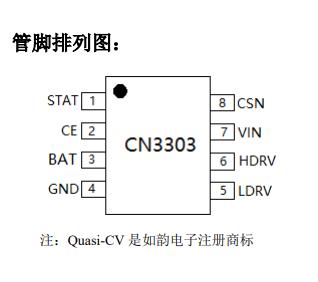

其他功能包括芯片使能输入，状态指示输出端等。CN3303采用8管脚的SOP8封装。

应用：
三节锂电池充电控制
按摩机，筋膜枪等
音响
独立充电器

特点：
输入电压范围：2.7V 到 6.5V
工作电流：280微安@VIN=5V
电感电流检测
高达1MHz开关频率
准恒压充电模式补偿电池内阻和电池连接线
电阻产生的电压损失
自动再充电功能
高达35W输出功率
当电池电压低于输入电压或者电池短路时，
以较小电流充电。
输入电源的自适应功能
芯片使能输入端
电池端过压保护
状态指示输出
工作温度范围：－40℃到85℃
8管脚SOP8封装
产品无铅，满足rohs指令要求，不含卤素
