180KHz 60V 4A 开关电流升压 LED 恒流驱动器.
XL6005 稳压器是固定频率 PWM升压（升压）LED恒流驱动器，
可驱动1W/3W/5W系列LED单元具有出色的线路和负载调整率。这
调节器易于使用，因为它包括内部频率补偿和固定频率振荡器，因此它需要ZUI少数量的
外部组件工作。
XL6005 可直接驱动 11 系列 1W LEDVIN>=12V 时的单位。
PWM 控制电路能够调节占空比线性从 0 到 90%。一个使能功能，过流保护功能
建在里面。内部补偿内置块以ZUI小化外部组件数。

XL6005尺寸图

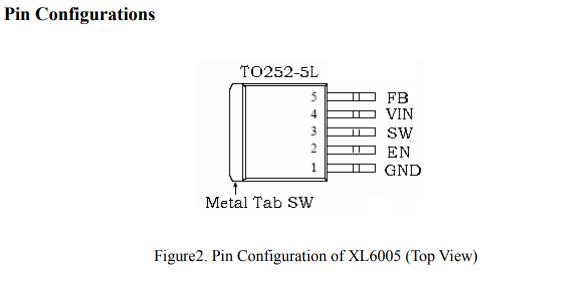

引脚名称 说明
1 GND 接地引脚。
2 EN 使能引脚。 将 EN 引脚驱动为低电平以关闭设备，驱动它
高打开它。 浮动是默认高。
3 SW 电源开关输出引脚(SW)。
4 VIN电源电压输入引脚。 XL6005 在 3.6V 至32V 直流电压。 用适当大的旁路将 Vin 旁路到 GND
电容器以消除输入上的噪声。
5 FB 反馈引脚(FB)。 反馈阈值电压为 0.22V。

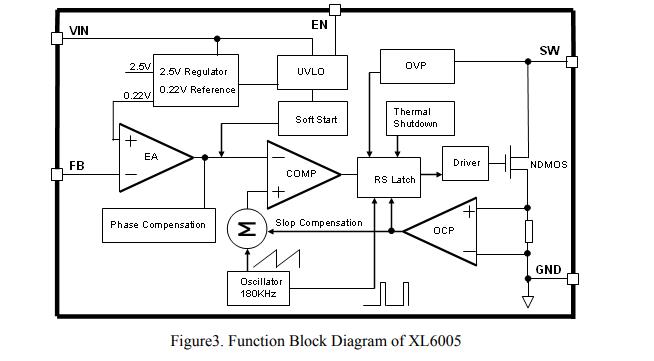

功能图

XL6005E1 产品特征
